Spolehlivé, robustní a energeticky úsporné – díky speciálnímu konstrukčnímu principu s vysokým podílem hliníku, inovativnímu konceptu středového těsnění a dvěma izolačním zónám kombinuje dveřní systém Schüco AD UP vysokou stabilitu s vynikající tepelnou izolací. Patentovaná hybridní izolační lišta snižuje bimetalický efekt. Dveřní systém navíc vyniká snadnou dostupností a odolností proti vloupání. Široká škála designových možností umožňuje vytvořit snadno ovladatelná a bezpečná řešení dveří pro všechny oblasti života i práce, například s bezbariérovými prahy a multifunkčními systémy kontroly přístupu.

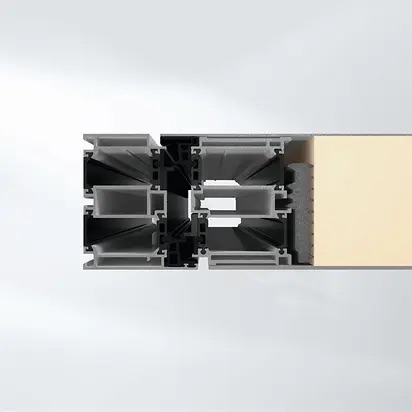

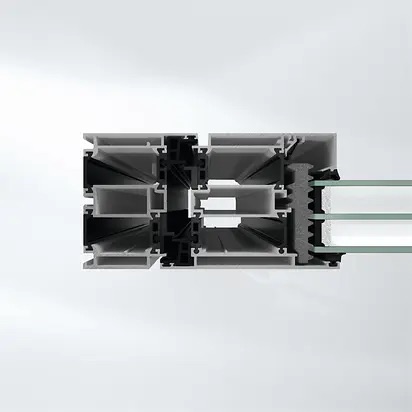

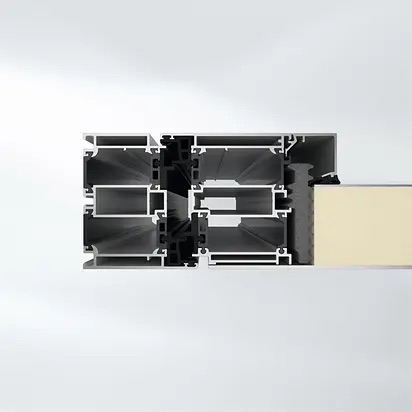

Vysoce tepelně izolovaný hliníkový dveřní systém
s konstrukční hloubkou 90 mm.
| Funkce | Hodnota |
|---|---|
| Vnější rám, sloupek, příčka | 90 mm |
| Rám křídla (dveře) | 90 mm |
| Funkce | Hodnota |
|---|---|
| Vložení vnějšího rámu, dovnitř otevíravé dveře | 63 mm |
| Vložení vnějšího rámu, ven otevíravé dveře | 37 mm |
| Vnější rám / práh, spodní | 127 mm |
| Vnější rám, boční a horní | 76 mm |
| Sloupek | 108 mm |
| Příčka | 108 mm |
| Rám křídla, ven otevíravé | 119 mm |
| Rám křídla, dovnitř otevíravé | 87 mm |
| Nástavec vnějšího rámu | 44 mm |
| Vlastnost | Hodnota |
|---|---|
| Hodnota Uf rámu (≥) | 1,3 W/(m²·K) |
| Max. výška | 2500 mm |
| Max. šířka | 1250 mm |
| Max. tloušťka skla/panelu | 68 mm |
| Max. hmotnost křídla | 160 kg |
| Oblast použití | Rezidenční projekty, komerční projekty |
| Povrchové úpravy | RAL, elox |
| Propustnost vzduchu | Třída 4 |
| Vodotěsnost | Třída 5A |
| Odolnost proti zatížení větrem | Třída C2 / B2 |
| Odolnost proti vloupání | Až RC 2 |
| Odolnost proti nárazu | Třída 1 |
| Min.-max. výška | …2500 mm |
| Min.-max. šířka | …1250 mm |
| Min. pohledová šířka | 170 mm |
| Min.-max. tloušťka skla/panelu | 28…68 mm |
| Bezbarierový (≤) 20 mm | Ano |
| Prahová úroveň 0 | Ano |
| Silné dveřní křídlo | 90 mm |
Jednokřídlé, dvoukřídlé, jednokřídlé s bočním dílem, dvoukřídlé s bočním dílem, jednokřídlé s nadsvětlíkem, dvoukřídlé s nadsvětlíkem, jednokřídlé s nadsvětlíkem a bočním dílem, dvoukřídlé s nadsvětlíkem a bočním dílem, jednokřídlé s bočním dílem vpravo, jednokřídlé s bočním dílem vlevo, jednokřídlé s bočním dílem vpravo i vlevo, jednokřídlé s bočním dílem a nadsvětlíkem, dvoukřídlé s bočním dílem vpravo, dvoukřídlé s bočním dílem vlevo, dvoukřídlé s bočním dílem vpravo i vlevo
| Vlastnost | Specifikace |
|---|---|
| Možnost křídla | Po celém obvodu, profil prahu s příčníkem, nastavitelný práh, zapuštěné provedení |
| Typ výplně | Vložená panelová výplň, dveřní výplň překrývající křídlo z jedné strany, dveřní výplň překrývající křídlo ze dvou stran |
| Prahová lišta dveří | Hliník, PVC-U, automatické těsnění dveří, plochý práh dveří |
| Materiál kování | Hliník, nerezová ocel |
| Systém skrytého kování | Ano |
| Kování v neutrální barvě | Ano |
| Montáž kování | Povrchově montovaný dveřní závěs, skrytý dveřní závěs, čepový závěs |
| Elektrické zámky | Ano |
| S funkcí paniky | Ano |
| Ochrana proti přiskřípnutí prstů | Ano |
| Typ otevírání | Boční otočné, dovnitř i ven, jedno- a dvoukřídlé |
| Směr DIN | DIN LH / RH |
| Otevírání dveří | Zapuštěné provedení |
| Mechanická pevnost | Třída 3 |
| Prokázaná životnost | Třída 7, třída 8 |
| Max. index útlumu hluku Rwp | 42 dB(A) |
| Horní / spodní zavírače dveří | Ano |
| Typ zavírače dveří | Horní zavírače |
| Certifikáty | cradle2cradle SILVER |
| Označení CE | Ano |
